Анонс занятия 9. В презентации рассматриваются способы записи анимации последовательных шагов построения сечений, способы заливки для сечений. В презентацию включены не только простенькие примеры, но и задания для опытных пользователей.

"Построение сечений многогранников" - это одна из сложных тем в курсе стереометрии, требующая от обучающихся пространственного воображения, глубокого понимания азов стереометрии. Визуальный ряд с готовыми динамическими модулями поможет вам мотивировать обучающихся на изучение сложного материала. Ведь стереометрический чертеж с использованием цвета более доступен для понимания и формирует пространственное воображение.

У меня многие дети в 10-11 классе стали приходить на урок с цветными карандашами (желтые, оранжевые, розовые, голубые). Пусть они не станут инженерами, но на стереометрии им не скучно. Чертежи в тетрадях - произведение искусства!

Слайд 2. Для создания презентации по математике очень удобная Разметка слайда – Пустой слайд. Открываем Конструктор слайдов – Разметка слайда. Среди Макетов содержимого выбираем Пустой слайд.

рис

Не забываем, что при наведении указателя мыши на образец макета появится поле, в котором будет подсказка – название макета. Разметка Пустой слайд удобна для конструирования слайдов по математике. Комфортно рисовать, создавать надписи в любом месте. Шаблон Вас не ограничивает и не мешает, вы свободны в выборе расположения надписей и рисунков.


презентация к занятию и шаблон
записка
скачать архив, 283.57 Kb

Можете задать вопрос или оставить комментарии
Форум    Письмо


Посмотрим презентацию в режиме онлайн. Сервис slideboomПостроение сечений
View more presentations or Upload your own.
Номер слайда вы можете увидеть на нижней панели плеера.
Для просмотра презентации делайте клик по области слайда.

Для просмотра текста используйте полосу прокрутки

Варианты выделения сечений цветом


Слайд 3. На панели инструментов открываем Цвет заливки . Кликнув по маленькому треугольнику, мы откроем панель и выберем в меню Другие цвета заливки. На вкладке Обычные или Спектр выбираем цвет. Устанавливаем прозрачность 50%. Эффект прозрачности очень интересен именно для стереометрических чертежей, линии DD1, AD и DC остаются видимыми!


Слайд 4. На панели инструментов открываем Цвет заливки . Способы заливки, вкладка Градиентная. Два цвета, делаем выбор цветов. Для каждого цвета установим Прозрачность 40%. Через прозрачное сечение видно ребро DC - красиво.


Слайд 5.  Способы заливки, вкладка Узор. В этом варианте линию DC необходимо установить На передний план , т.к. данная заливка не является прозрачной.

Какие инструменты использованы для построения сечений?

Слайд 6.

  • Для точек – инструмент Овал . Чтобы получить не овал, а идеальный круг, нажимаем и удерживаем клавишу Shift, рисуем окружность.
  • Отрезок FK – Линия . Мы можем редактировать полилинию инструментом Начать изменение узлов: клик ПКМ по построенной Линии на слайде, выбираем в меню команду Начать изменение узлов. Для построения отрезков я часто вместо инструмента Линия использую инструмент Полилиния.
  • Инструмент  Надпись  использовался для букв.
  • Отрезки FZ, ZN, KN. Инструменты Линия  и Тип штриха .

Для выделения сечения заливкой:

  • Строим Полилинию FKNZ   (5 щелчков, последним пятым замыкаем полилинию).
  • Для этого четырехугольника установим Цвет линии . Кликнув по маленькому треугольничку, мы раскроем панель и выберем в меню команду Нет линий, ведь контуры сечения у нас уже есть.
  • Для заливки этого четырехугольника используем варианты 1, 2 или 3, описанные выше.
  • Проверим правильное расположение всех объектов. Линии DD1, AD, DC отправим На задний план .

Подготовим чертеж для настройки анимации.

Слайд 7. Линию FZ  группируем с буквой Z инструментом  Группировать. Для этого зажмем клавишу Ctrl, выделим рамку надписи и линию FZ. При зажатой клавише Ctrl при наведении мышки на объект мышиный курсор изменяется .  Если выделение группы выполнено верно, то мы увидим одновременно рамку надписи и выделенные концы линии.


Теперь нажмем кнопку Группировать .

Линию KN группируем с надписью "N" аналогично. Группируя объекты, мы будем задавать анимации для групп и сэкономим количество анимаций.

Зададим анимации для объектов.

Слайд 8. Откроем Конструктор слайдов .


Откроем Другие области задач Выберем в раскрывшемся списке Настройка анимации.

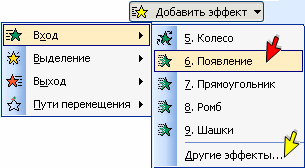

Работаем с объектами чертежа на слайде. Выделяем щелчком Полилинию FK. Кнопка Добавить эффект – Вход – Появление. (На скриншоте красная стрелка).


Если нужной анимации нет среди девяти ранее использованных анимаций, то зайдите в полный список анимаций Вход через пункт Другие анимации (желтая стрелка).



В списке анимаций появилась запись «Полининия 28». Менять параметры анимации можно в раскрывающихся списках: Начало, Направление, Скорость (на скриншоте раскрывающиеся списки указаны красными стрелками). Или раскрываем список всех свойств для данной анимации (зеленая стрелка).

Аналогично задаем анимацию для других объектов и групп. Читаем и проверяем список анимаций.

Слайд 9. Работа в окне конструктора анимаций требует внимательности. Можно вносить изменения. Например, менять порядок анимаций с помощью стрелок , которые расположены под окном списка анимаций. Для этого выделяем строчку с записью анимации в списке и нажимаем стрелку направления перемещения последовательно несколько раз, пока строчка не переместится в нужное место.

Есть способ лучше: изменить порядок анимаций, перетаскивая их в списке. Для этого выделим анимацию, появится рамка, а курсор превратится в двустороннюю стрелку. Зажимаем ЛКМ и, удерживая её, «тащим» строку на новую позицию (черная стрелка показывает, что перетащить можно сразу на несколько позиций, например, установить данную анимацию после 3-ей).


Если Вас не устраивает заданная анимация, то ее можно удалить или изменить, т.е. записать другой вид анимации для данного объекта (через командные кнопки, указанные синими стрелками).

Слайды 10-20. Упражнения для тренировки. Комментарии к упражнениям окажут вам помощь в работе. Здесь есть и готовые модули.

Учимся читать список анимаций.

Слайд 21. Чтобы составить динамический слайд к уроку, нам важно уметь "читать" список анимаций. Например,  необходимо внести изменения в сценарий слайда и надо быстро найти в списке нужную анимацию.

Можно увеличить окно конструктора, если записи анимации просматриваются не полностью. Для этого надо "поймать" двустороннюю стрелку. Стрелочка появится при наведении указателя курсора на край поля. Поймали стрелку, зажав и удерживая ЛКМ, растягиваем окошко в ширину.


  • В строке анимаций обозначено название объекта и его номер. Например, Полилиния 27 или группа 34 (несколько сгруппированных объектов)
  • Цифры 1, 2, .., 5 в начале записи (с мышкой) – означают, что анимация начнется По щелчку. Чтобы просмотреть все анимации, надо сделать 5 щелчков.
  • Символ  в начале строчки обозначает, что задано время анимации: После предыдущего.
  • Отсутствие символа  или  около анимации означает, что задано время  анимации: С предыдущим. Т.е. одновременное.
  • Каждая анимация имеет свой значок. Анимация Вход  - это обычно разнообразные зеленые звездочки. Анимация Выход  - это обычно разнообразные красные звездочки. Анимация Выделение – желтые, голубые звездочки и пр. символы. Анимация Пути перемещения – это разнообразные линии. По этим иконкам удобно «читать» анимации в списке всех анимаций слайда.
Рекомендую посмотреть презентацию к занятию последовательно в разных режимах. Сначала в режиме Показ слайдов (клавиша F5), затем в Обычном режиме. При просмотре в Обычном режиме откройте Конструктор слайдов-Настройка анимации (или Главное меню-Показ слайдов-Настройка анимации).
Для просмотра текста используйте полосу прокрутки
